最初，光學涂層是通過使用耐加熱或電子束蒸發源蒸發化合物而沉積的。由此產生的涂料都是非化學計量。為了提高化學計量比，從而提高涂層的折射率，隨后使用了反應蒸發技術。接下來，等離子體增強蒸發技術的開發，以獲得更好的控制化學計量。一種稱為活化反應蒸發過程的技術，早先討論過，已經被用于沉積各種光學薄膜。TiO 2、ZrO 2高閾值的光學薄膜和HfO 2合成了。
雖然顏色是任何裝飾涂層的基本特征，硬度是第二重要的。在匹配這兩個方面時，常常需要接受妥協。在文獻中，描述了57種顏色的金黃色到棕色、紫色、紅色和灰色的顯著偏差。這是通過高溫?zé)Y(jié)得到的樣品中觀察到，因此非常接近50:50的組成。根據這一數據，所有組成的二進制錫–TiO是黃色的；摻加一些抽動，顏色通過向金屬灰色藍色棕色。PVD得到了一些不同的結果，因?yàn)橐r底溫度低，化學計量比大偏差的非平衡成分很容易得到。氮和氧之和小于50%的組合物是淺黃色甚至金屬白色，而這兩種成分的少量過量會增加光吸收而產生暗色調。
x射線能譜表明，在低溫合成過程中沒有發生真正的固溶度。據推測，過量的氮或氧不被摻入基本立方結構中，而是沉積在高度擾動晶格和晶界的缺陷部位，從而增加光吸收。

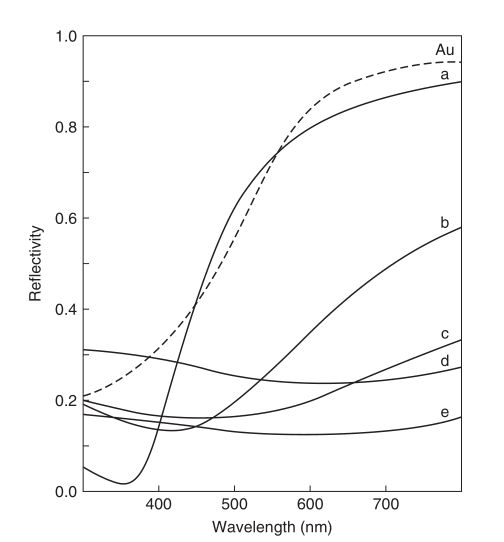

ZrN的反射光譜與錫鍍層、磁控濺射得到的，如圖32.13所示。58緊密計量ZrN涂層有金黃色。研究了含氮量增加的錫基涂料。觀察到了兩種效應：氮的過剩降低了長波側的反射率；涂層變?yōu)樯铧S色（舊金），然后變成青銅色。黃色樣品的近紫外反射最小值被轉移到較長波長。加氧與過量氮結合在同一方向上，使紅色側反射率降低到非常低的值。由于的最小位移，藍方的反射率增加，中和紅色和黃色的成分和給墨，甚至藍色，色調。增加碳的作用基本上是通過進一步降低總反射率，使暗黑色。最近，一些其他的二元和三元體系已被探索，當鈦被鋁和釩取代。
活化反應離子鍍工藝用于在較低襯底溫度下產生致密、致密的氮化物、碳化物和氧化物薄膜。它們?cè)谏虡I(yè)上用于生產光學應用的薄膜。

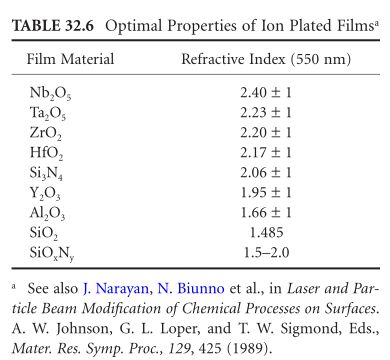

在離子鍍氧化過程中，在高透過率范圍內，用簡單光度法測量不吸收。薄膜折射率的測量值與材料的接近。在所有的情況下，折射率遠遠高于蒸發膜。表32.6列出了各種比較值。
即使在重復熱處理周期中，光學特性仍保持不變。加熱ZrO 2–SiO 2和Ta 2O5–SiO2膜在幾個小時的玻璃在400°C，隨后浸入水中3天產生的光學和機械性能沒有變化。
光學和機械性能的匹配要求作出一些妥協。這是尤其如此，當從金黃色色調的顏色變暗，由于該overstoichiometric組成了。從非常高的值（超過2500 VH）的情況下，黃色涂層，硬度可以低至1000 VH非常黑暗的。這仍然是可接受的，以防止摩擦的衣服或傳統的清潔產品的摩擦。
很明顯，粘附必須是“理想的”，即不應該出現剝離，即使在深劃痕。在等離子體輔助PVD方法中，粘附通常是好的。附著力不僅取決于涂層，而且還取決于基底。最堅硬的涂層在軟金屬襯底上沉積時表現很差，因?yàn)樗鼈儗?duì)沖擊和劃痕的抵抗力非常有限。同時，可能會出現防腐蝕的問題：涂層不能連續或無針孔沉積，或在暴露于機械損傷后可能不連續。
理想的情況是由硬質合金基體的結合代表（看情況）與硬度1500 VH或更多，但暗灰色的顏色，由金黃色TiN或ZrN涂層，甚至比這更難（2500至3000豪）。不幸的是，這個解決方案非常昂貴。
有了第一次使用低壓等離子體滲氮強化輝光放電在一微米在合金鋼表面獲得硬度梯度改善現狀的嘗試，然后通過沉積TiN、ZrN涂層，進一步提高硬度和耐腐蝕性。
黃銅和類似軟合金上硬質涂層的直接沉積會導致涂層暗淡，劃傷和震動的防護能力差。有許多微米厚度硬鉻底漆，由的電化學方法沉積，提供了一個合理的解決方案。
活化反應離子鍍工藝在光學應用中變得越來越重要。沉積過程中的離子轟擊導致生長薄膜中的原子碰撞級聯。反沖和流離失所的原子造成一種連續的原子混合和增強表面遷移。這將導致空洞的填充和平滑或分級的晶界。離子轟擊的另一個結果是高濃度的點缺陷。這些結構在生長條件下被凍結，類似于快速淬火。高壓縮內應力是這些缺陷的直接后果。
在耐磨防護應用中，密度、高粘合強度和壓應力是這些薄脆薄膜取得巨大成功的特征。粘接強度是用來補償由高壓縮固有的生長應力引起的屈曲力，而這種應力是作為機械預應力在實際使用時被薄膜上的機械載荷所放松的。這種預應力的結果是，只要基體的變形保持在彈性范圍內，這樣的載荷不會損傷薄膜。
當薄膜的熱膨脹系數小于襯底時，在高于或等于最高期望工作溫度的溫度下沉積薄膜時，應增加熱壓縮應力。當操作溫度高于室溫時，熱應力也會松弛，這是通常情況下的情況。
在沒有離子轟擊的過程中產生的光學薄膜顯示了由于0.1和0.2 eV的低熱能而導致的冷凝原子和分子的低遷移率的特性。由于沒有電流可以在絕緣襯底上流動，因此，對這種襯底或薄膜進行離子轟擊，需要完全相同數量的正電荷和負電荷撞擊表面的每一點，以達到電荷平衡。
等離子體輔助離子鍍利用了負的自偏壓電位，這種電位不僅發生在放置在rf電極上的薄絕緣襯底的表面上。在直流等離子體中，電子的平均速度與等離子體中的離子之間的巨大差異導致等離子體的自偏置電勢超過10 V。這種偏置加速了正向襯底表面的離子。它們的能量通常不足以引起濺射，但它們至少比蒸汽原子和分子的熱能量高50倍，而且比晶體結合能高。
離解是復合膜的一個問題。即使在蒸發，這是溫和的PVD工藝，化學化合物分離到一定程度。由于其低附著系數、氣體成分可以抽掉，導致沉積薄膜的化學計量組成。在反應沉積中，氣體成分不斷地被替換。由于氧的高活性，在反應蒸發過程中成功地生產出了氧化物薄膜。氧化物或氧化亞銅作為蒸發材料，和腔室中的氧分壓是穩定在10左右–2 PA使用控制進氣閥。實際氧化在很大程度上發生在襯底表面。氧的化學吸附速率是反應完成的關鍵因素。
然而，光學涂層的反應蒸發產生往往仍稍substo ichiometric因而略有吸收。這些薄膜表面粗糙，柱狀或海綿狀微結構，空隙量大，內表面面積大。作為低密度的結果，這些薄膜的折射率大大低于散裝氧化物的值。這些薄膜吸收大氣中的水氣和其他氣體，從而改變折射率和其他物理性質。它們對基體的附著力差，耐磨性和硬度低。在反應蒸發之前，通過將底物加熱到大約300°C來改善這些特性是可能的。在這個過程中，襯底加熱實際上是一個標準過程。
多年的經驗表明，以成膜原子為主的生長薄膜的轟擊有許多優點。因此，離子鍍與活化反應蒸發相結合的方法是利用陽極或陰極蒸發源活化涂層材料，從而產生優異的結果。活化反應離子鍍不僅包括有偏活化反應蒸發過程，而且是沉積耐磨涂層的三種最重要的工業PVD工藝。它們是基于電弧放電，即氣體放電，其中大部分的電子是由熱陰極點的電子發射產生的。點火后，這個熱點可以通過離子轟擊加熱（自持電�。﹣砭S持，也可以由一個獨立的能源如加熱燈絲（熱離子管）啟動、維持和定位。沉積在各種金屬物體上的工作條件（壓力、溫度）通常是典型的柱狀結構。這種類型的紋理的后果之一是微觀粗糙度，這大約與涂層厚度成正比。在裝飾涂層的情況下，通常比沉積的薄，例如，在切削工具上，這種現象不明顯，但當新鮮表面被手指接觸時就會出現。指紋不能擦去擦痕跡簡單因?yàn)橛湍伋练e在微下凹的單柱狀晶體之間。這種粗糙度表示，在最壞的情況下，高達10%的總涂層厚度，可以大幅降低的條件下，形成紋理的青睞。眾所周知，在活化反應離子鍍過程中，強烈低能離子轟擊為這種織構和更加明亮的表面創造了有利條件。
為了移動金顏色的化學計量氮化物，氮、氧甚至碳的額外量必須加入到涂層中。
當?shù)飭为?dú)沉積時，最終的氮含量與氣體的分壓大致成正比。為了獲得較深色的氮氧化物，最簡單的方法是從一個黃色的氮化物和加氧。鈦和鋯對這種氣體的親和力明顯高于氮?dú)猓谝粴怏w比金屬蒸氣更為定量地聚集。一個結果是需要少量的氧氣。
顯然，碳不能以初等形式引入。一種可能性是使用氣態的液態碳。這些分子的氫部分分裂后留下自由基。這種自由基在自身之間產生新的有機分子的幾率比金屬碳化物的形成要高。在等離子體中發生了一系列有機合成，嚴重污染了室內，并譴責下一次實驗失敗的顏色再現。解決這個問題的關鍵在于碳氧化物的使用，不可避免地給氧碳氮化物，甚至碳–暈創物，提供抽油機是這些氣體相容。
獲得各種顏色的精確定量處方顯然是不可能的。適用于各種涂層體系的參數必須經過試驗和誤差的實驗發現。進一步的發展趨勢指向新的二元或三元組成，賦予新的顏色和潛在的甚至更好的機械和化學性能。
